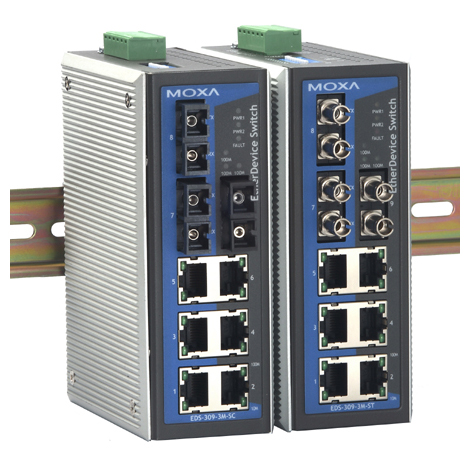

9口非网管型工业以太网交换机



简介

MOXA工业以太网交换机EDS-309系列为9端口非管理型以太网交换器，拥有6个RJ45接口及3个光纤接口(SC/ST 接头)，其内建智能型警告功能，可协助系统工程人员实时监控以太网是否正常运作.此系列产品除了提供适用于操作温度范围0~60°C的一般型号之外，更有 适用于-40~75°C 的宽温型号，结合本身工业规格设计(如金属外壳)，使得 EDS-309能承受多方震动及冲击影响，可适用于严竣的工业场所。

特点

• 高性能以太网交换机技术

      * 10/100BaseT(X) (RJ45)，100BaseFX (SC或ST接口，多模)
      * IEEE 802.3/ 802.3u/ 802.3x
      * 存储并转发的封包传输结构
      * 10/100M，全/半双工，MDI/MDI－X自适应
      * 广播风暴屏蔽


• 工业级别的可靠性
      * 电源故障，端口中断，可由继电器输出报警
      * 冗余双直流电源输入



• 坚固的设计
      * 0~ 60°C工作温度范围；宽温型号工作温度范围－40~ 75°C
      * 坚固耐用的IP30高强度金属外壳
      * DIN-Rail导轨和面板式安装方式



技术参数

标准：IEEE802.3，802.3u，802.3x
处理类型：存储和转发
流控：带IEEE802.3x全双工，背压式流控

接口

RJ45端口：10/100BaseT(X)自动侦测速度，全/半双工模
式，且自动MDI/MDIX连接
光纤接口：100BaseFX端口 (SC/ST接口)
LED指示灯：Power，Fault，10/100M（TP端口）及100M
(Fiber port)
DIP开关：端口中断报警
报警输出：一路继电器输出，1A@ 24 VDC

光纤

距离：
多模：0 ~ 5 km，1300 nm (50/125μm，800 MHz*km)
最小TX输出：多模：-20 dBm
****TX输出：多模：-14 dBm
灵敏度：多模：-34 ~ -30 dBm

电源

输入电压：24 VDC ( 12 ~ 48 VDC)，冗余输入
输入电流：0.35A (@24 VDC)
过载电流保护：1.6A
连接器：可插拔的6脚端子排
反接保护：提供
机械特性 外壳：IP30保护，金属外壳
尺寸（W × H × D）：53.6 × 135 × 105 mm
2.11 × 5.31 × 4.13 in
重量：630g
安装方式：导轨安装，壁挂安装

环境参数

操作温度：0 ~ 60 °C（32 ~ 140 °F）
-40 ~ 75 °C（-40 ~ 167 °F）（宽温型号）
存储温度：-40 ~ 85 °C（-40 ~ 185 °F）
相对湿度：5 ~ 95%（无凝露）

安规认证

安全：UL508，UL60950-1，EN60950-1 (（认证中）
危险区域：UL/cUL Class，Division 2，Groups A，B，C和D，
ATEX Zone 2，EEx nC IIC（认证中）
EMI：FCC Part 15, CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)， 等级 3
EN61000-4-3 (RS)， 等级 3
EN61000-4-4 (EFT)， 等级 3
EN61000-4-5 (Surge)， 等级 3
EN61000-4-6 (CS)， 等级 3
EN61000-4-8
EN61000-4-11
冲击：IEC60068-2-27
自由下落：IEC60068-2-32
震动：IEC60068-2-6
海事：DNV，GL（认证中）
保修期：5年
