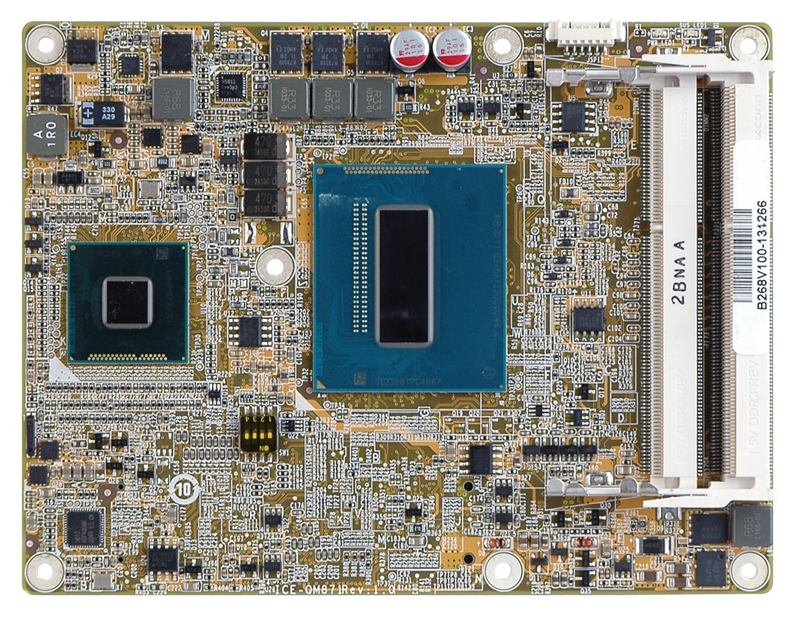

ICE-QM871

Enlarge image
COM Express Basic Type 6模块, Intel® Haswell Mobile BGA处理器, VGA, LVDS, 显示接口, HDMI, SATA 6Gb/s, USB 3.0 GbE,以及HD 音频, RoHS

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  1. 支持Intel® Haswell移动处理器
2. Intel® HD图形技术集成高性能图形和媒体处理
3. 双通道DDR3 1600/1333****支持至16GB
4. 支持1.35V DDR3L
5. 18/24-bit 双通道LVDS, analog CRT, 支持三个MHz DDI
6. IEI一键恢复解决方案可快速创建OS备份以及恢复
7. 支持AMT9.0

产品规格 产品规格

CPUBGA 1364 type 支持Intel® 22nm Haswell 处理器
PCHIntel® QM87
BIOSUEFI BIOS
内存两个240-pin 1600/1333 MHz 双通道DDR3 & DDR3L SDRAM 无缓冲DIMM支持(系统****16GB)支持1.35V DDR3L
以太网Intel® Clarkville-V I218LM 支持Intel® AMT 9.0
I/O接口2 x RS-232 底板
4 x SATA 6GB/s 信号底板
4 x USB 2.0 底板
4 x USB 3.0 底板 ( 支持4 x USB 2.0)
TPM通过底板
SMBus支持底板
音频高清音频接口
显示接口1 x DDI: 显示接口/HDMI/DVI
1 x DDI: 显示接口HDMI/DVI
1 x DDI: 嵌入式DP
1 x CRT 高达QXGA (2048x1536)
1 x 双通道18/24-bit LVDS
扩展槽1 x PCIe x16 信号底板
7 x PCIe x1 信号底板
看门狗定时器软件可编程支持1~255 秒系统复位
功耗TBD
工作温度-20℃ ~ 65℃
相对湿度5% ~ 95%, 无冷凝
尺寸95 mm x 95 mm
重量GW: 600g / NW: 250g

订购信息 订购信息

产品名称描述
ICE-QM871-i7-R10COM Express Basic Type 6 module supports Intel® 22nm 4th Generation Mobile Core™ i7-4700EQ processor(45W),VGA,LVDS,DDI,GbE,PCIE Gen3,SATAIII,USB 3.0 and HD Audio,RoHS
ICE-QM871-i5E-R10COM Express Basic Type 6 module supports Intel® 22nm 4th Generation Mobile Core™ i5-4402E processor(25W),VGA,LVDS,DDI,GbE,PCIE Gen3,SATAIII,USB 3.0 and HD Audio,RoHS
ICE-QM871-i3E-R10COM Express Basic Type 6 module supports Intel® 22nm 4th Generation Mobile Core™ i3-4102E processor(25W),VGA,LVDS,DDI,GbE,PCIE Gen3,SATAIII,USB 3.0 and HD Audio,RoHS
ICE-QM871-CE-R10COM Express Basic Type 6 module supports Intel® 22nm 4th Generation Celeron Mobile 2002E processor(25W),VGA,LVDS,DDI,GbE,PCIE Gen3,SATAIII,USB 3.0 and HD Audio,RoHS
ICE-DB-T6R-R10Base Board for COM Express Type 6 Module COM.0 Rev. 2.1, support PICMG EAPI R1.0

订购信息 包装清单

1 * ICE-QM871 single board computer1 * Heat Spreader
1 * Cooler1 * Utility CD
1 * Driver CD1 * QIG (Quick Installation Guide)
