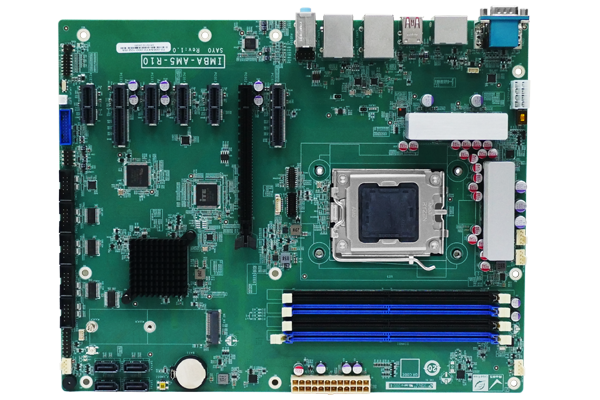

> 产品 > ATX工业主板 > IMBA-AM5
| » ATX 主板支持 AMD 7000 & 8000G & 9000 PHX1 系列处理器 |
|
» 支持四个 288-pin
5200 MHz 双通道 DDR5 SDRAM 无缓冲 DIMM，最高支持128GB
|
|
» 通过 HDMI™、DP
三重独立显示
|
|
» 支持双 Intel®
I226V 2.5GbE 控制器
|
|
» 支持 PCIe Gen4
x1、PCIe Gen4 x4、PCIe Gen4 x16、M.2 M key 扩展
|
产品规格
| CPU | AMD Socket AM5
for AMD Ryzen™ 7000 & 8000G & 9000 PHX1 Series Desktop Processors |
| 芯片组 | AMD B650 |
| 内存 | Four
288-pin 5200 MHz Dual-Channel DDR5 SDRAM Unbuffered DIMMs supported up to 128GB |
| 网络 | 2 x LAN - LAN1: Intel® I226V 2.5GbE 控制器 LAN2: Intel® I226V 2.5GbE 控制器 |
| 显示输出 | 2
x HDMI™: 高达 4096 x 2304 @30Hz 1 x Display Port: 高达 4096 x 2304 @60Hz |
| 音频 | HD Audio - Realtek ALC888S HD Audio codec 支持 2.1-channel 3 x Audio jacks (line-out, line-in, mic-in) on rear IO 1 x Front audio (2x5 pin) |
| I/O接口 | 1
x 外部RS-232/422/485: RS-485 支持 AFC 4 x 内部RS-232: 2x5 pin, P=2.54 1 x 内部RS-232/422/485: RS-485 支持 AFC, 2x5 pin, P=2.54 2 x 内部 USB 2.0: 2x4 pin, P=2.54 1 x DIO: 12位数字 I/O (2x7 pin) 4 x 外部 USB 3.2 Gen2x1: Type-A, 10Gb/s 2 x Internal USB 3.2 Gen1x2: 5Gb/s, 2x10 pin 2 x External USB 3.2 Gen1x2: Type-A, 5Gb/s |
| 存储 | 4 x SATA: 6Gb/s (支持RAID 0/1/10) |
| 扩展 | 1
x PCIe x16: PCIe Gen4 x16 带 x16 信号( Ryzen8000G PHX1 只有 x8 信号) 2 x PCIe x4: PCIe x4 open-end (Slot 3 & 4) Gen4 4 x PCIe x1: PCIe Gen4 x1 open-end 1 x M.2(NGFF): M Key (2242/2280, PCIe Gen4 x2) 支持NVMe |
| 电源供电 | 支持 AT/ATX 模式 |
| 电源功耗 | 3.3V@1.62A,
5V@11.63A, 12V@19.46A, 5VSB@0.04A (AMD Ryzen 9 7950X; AMD Ryzen 9 7900 CPU with Apacer D12.35306H.001 32GB DDR5 5600 CL46 memory) |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 244 x 305 |
| 净重 | GW: 1200g / NW: 700g |
| 散热方案/系统风扇 | 1
x CPU fan connector (1x4 pin) 1 x PUMP fan connector (1x4 pin) 2 x System fan connector (1x4 pin) |
| 尺寸类型 | ATX |
| IMBA-RZ7000-R10 | ATX motherboard supports AMD 7000 series processor, DDR5, triple independent displays, dual 2.5GbE LAN, M.2, USB 3.2, SATA 6Gb/s, HD Audio and RoHS |
| IMBA-AM5-R10 | ATX motherboard supports AMD 7000 series processor, DDR5, triple independent displays, dual 2.5GbE LAN, M.2, USB 3.2, SATA 6Gb/s, HD Audio and RoHS |
