> 产品 > ATX工业主板 > IMBA-R680
| 1. LGA1700 插槽Intel® 第 12/13/14 代 Core i9/i7/i5/i3, Pentium 和 Celeron 处理器(125W) |
|
2. 支持双通道 DDR5
4400MHz
|
|
3. Support
DisplayPort 1.4a, HDMI™&iDPM 模块
|
|
4. 支持2 x M.2 M
key，可做NVMe存储
|
|
5. 高性能 ATX 主板
支持 PCIe Gen4&Gen5 扩展插槽
|
| CPU | LGA1700 插槽支持第 12/13/14 代 Alder Lake-S Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 处理器 (支持多达 125W TDP CPU) |
| 芯片组 | Intel®R680E |
| 内存 | 4 x 288-pin 双通道 DDR5 (up to 4400 MHz) SDRAM 无缓存 DIMMs (支持ECC&non-ECC ) |
| 内存上限 | 192GB |
| 网络 | 2 x LAN - LAN1: Intel® I225LM/I226LM 2.5GbE controller LAN2: Intel® I225V/I226V 2.5GbE controller |
| 显示输出 | 1
x HDMI™: 高达 3840*2160 @30Hz 1 x Display Port: 高达 4096 x 2304 @60Hz 1 x iDPM: support iEi eDP/ LVDS/ VGA module |
| 音频 | 1 x HD Audio: 1 x iAUDIO, 支持 IEI AC-KIT-888S 音频组件 (2 x 5 pin) |
| I/O接口 | 2
x 外部RS-232/422/485: RS-485 支持 AFC 4 x 内部RS-232: 2x5 pin, P=2.54 2 x 外部 USB 3.2 Gen1x1: 5Gb/s (Type A) 4 x 内部 USB 2.0: 2x4 pin, P=2.00 2 x 内部 USB 3.2 Gen1x1: 5Gb/s (2 X 10pin, P=2.00) 4 x 外部 USB 3.2 Gen2x1: 10Gb/s(Type A) |
| 存储 | 4
x SATA: 支持RAID 0/1/5/10 2 x M.2(NGFF): M Key (2242/2280, PCIe x4) NVMe supported |
| 扩展 | 2
x PCIe x16: Gen5 slot with x8 Signal 3 x PCIe x4: Gen4 open-end 2 x PCIe x1: Gen3 x1 2 x M.2(NGFF): M Key (2242/2280, PCIe x4) 支持 NVMe 存储 |
| 电源供电 | ATX/AT
power supply Support AT/ATX mode ErP/EuP Compliant |
| 电源功耗 | 3.3V@0.89A,
5V@10.05A, 12V@6.05A, 5VSB@0.64A (Intel® Core™ i7-12700E CPU with four 16 GB 4800 MHz DDR5 memory, EuP mode enabled) |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 244mm x 305mm |
| 净重 | 700g |
| 散热方案/系统风扇 | 1
x CPU 风扇接口 (1x4 pin) 2 x 系统风扇接口 (1x4 pin) |
| 尺寸类型 | ATX母板 |

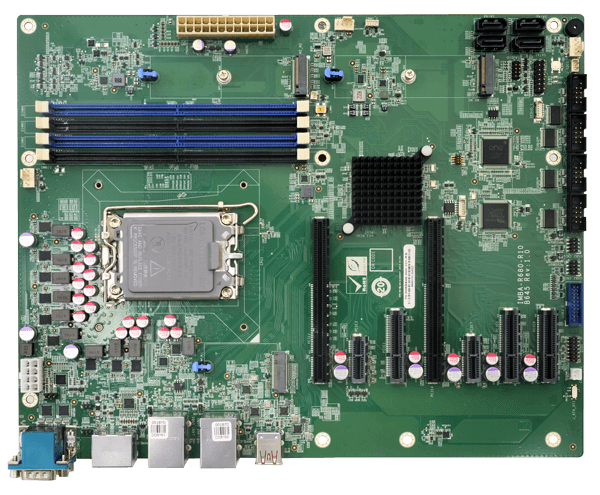

| IMBA-R680-R11 | ATX motherboard supports LGA1700 12th/13th/14th Generation Intel® Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR5, triple independent displays, dual 2.5GbE LAN, M.2, USB 3.2, SATA 6Gb/s, and RoHS |
