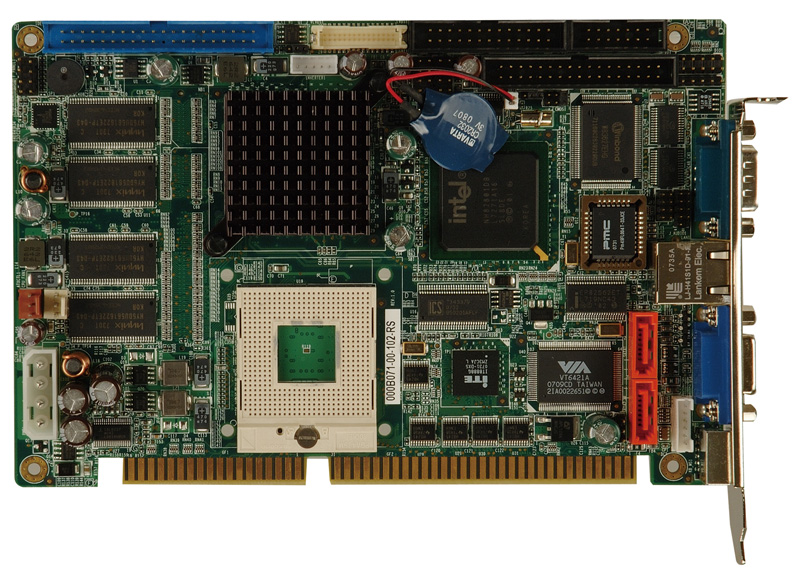

IOWA-8522

Enlarge image
ISA CPU 半长卡, 支持 Intel® Pentium® M 或 Celeron® M 处理器, 400 MHz FSB, 并支持 LVDS, CRT, 双显功能, LAN, SATA 支持 RAID, USB 2.0

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. 支持 Intel® Pentium® M 或 Celeron® M 处理器, 400 MHz FSB
2. 板载 128MB DDR SDRAM 和支持 SO-DIMM DDR 最大 1GB
3. 模拟 CRT, 18-bit 双通道LVDS 输出和支持双显
4. 1 x RS-232, 1 x RS-232/422/485, 4 x USB 2.0
5. 2 x SATA 支持 RAID 0, 1

产品规格 产品规格

CPU 支持Socket 479: Intel® Pentium® M 或 Celeron® M, 400 MHz FSB
板载: 1 GH零缓存或 600 MHz 512 KB 缓存 Intel® Celeron® M
芯片组 Intel® 852GM + ICH4
BIOS AMI BIOS
内存 128 MB 板载 DDR SDRAM
1 x 200-pin 1 GB (最大) 200 MHz 或 266 MHz 支持DDR SDRAM SO-DIMM
以太网 Intel® 82562ET 10/100 网络控制芯片
I/O接口 1 x RS-232
1 x RS-232/422/485
4 x USB 2.0 (枝头)
1 x LPT
1 x FDD
1 x 红外
1 x 6-pin板载针头支持 KB/MS
2 x SATA II 支持RAID 0, 1功能
1 x IDE
数字I/O 8-bit 数字 I/O (4-bit 输入, 4-bit 输出)
音频 板载针头支持 5.1 声道输出透过 IEI 音频组件
固态电子盘 CF Type II
显示接口 18-bit 双通道 LVDS
模拟 CRT
看门狗 软件可编程，支持1~255系统重启
电源 5 V 或 12 V
功耗 3.3 V @ 0.01 A, 5 V @ 5.29 A, 12 V @ 0.13 A支持 3D Mark 2001SE, 2
GHz 128 MB Intel® Pentium® M 和 1 x 1 GB DDR DIMM
工作温度 0ºC ~ 60ºC (32ºF ~ 140ºF)
相对湿度 5%~95% 无冷凝
尺寸 185 mm x 122 mm

订购信息 订购信息

产品名称 描述
IOWA-8522-R10 Half Size ISA CPU Card with Intel® Pentium® M / Celeron® M at 400MHz FSB, LVDS/CRT for Dual Display, LAN, SATA with RAID, USB 2.0
IOWA-8522-1GZ-R10 Half Size ISA CPU Card with Intel® Celeron M 1GHz / Zero Cache, LVDS/CRT for Dual Display,LAN, SATA with RAID, USB 2.0
OWA-8522-600-R10 Half Size ISA CPU Card with Intel® Celeron M 600MHz / 512K Cache, LVDS/CRT for Dual Display, LAN, SATA with RAID, USB 2.0
AC-KIT08R-R10 5.1 channel Audio Kit with Realtek ALC655 AC'97 Codec
19800-000049-RS LPT cable
32200-000017-RS FDD cable
19800-000075-RS KB/MS cable with bracket
CF-479B CPU cooler

订购信息 包装清单

1 * IOWA-8522-R10 single board computer 1 * Mini jumper pack
1 * ATA66/100 flat cable (P/N:32200-000052-RS) 2 * SATA cable (P/N:32000-062800-RS)
1 * Dual RS-232 cable (P/N:19800-000051-RS) 1 * SATA power cable (P/N:32100-088600-RS)
1 * KB/MS Y cable (P/N:32000-133200-RS) 1 * USB cable (P/N:CB-USB02-RS)
1 * Utility CD 1 * QIG
