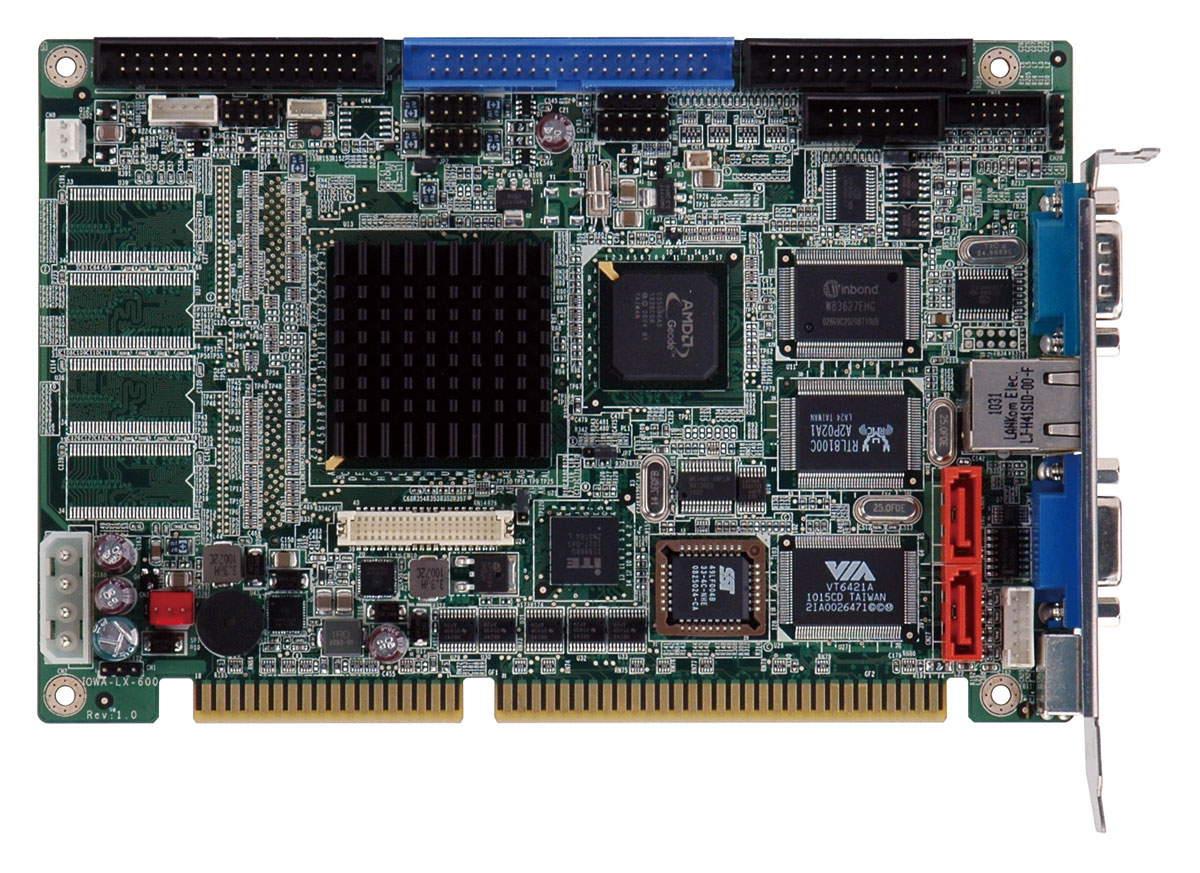

IOWA-LX

Enlarge image
半长卡 ISA CPU 支持板载 AMD Geode™ LX 600 处理器 FSB 366MHz, 128KB L2 缓存包括VGA, LAN, USB2.0, CF, COM, LPT 和音频, RoHS

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  1. ISA CPU 支持板载 AMD Geode™ LX 600@0.7W 处理器 FSB 366MHz, 128KB L2 缓存
2. 灵活的板载 DDR SDRAM SO-DIMM 插槽(可选)
3. 增强型 TTL, RS-232, RS-422/485 和 USB2.0 接口支持扩展连接
4. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复

产品规格 产品规格

CPU板载 AMD Geode™ LX 600 处理器于 FSB 366MHz, 128KB L2 缓存
芯片组AMD Geode™ CS5536
BIOSAward BIOS
内存板载 128MB (max.) 200/266MHz DDR SDRAM
一个 200-pin 512MB (max.) 200/266MHz DDR SDRAM
以太网10/100Mbps Realtek RTL8100C 以太网控制器
I/O接口2 x RS-232 1 x RS-422/485
1 x FDD 1 x LPT
1 x PS/2 KB/MS 1 x IrDA
1 x CF type II 1 x IDE
4 x USB2.0 (by pin-header)
2 x SATA at RAID 0,1 功能支持 (IOWA-LX-600S-R10 仅支持)
数字I/O8-bit 数字 I/O, (4-bit 输入/4-bit 输出)
Super I/OWinbond W83627EHG
音频Realtek ALC203 带 AC’97 编解码器
显示接口Single HD VOP 2.0 输出
1920x1440 CRT 输出
1600x1200 TFT 输出
电源5V/12V 通过 ISA Bus, AT/ATX 模式
风扇1x3-pin 风扇接口 (智能风扇)
功耗5V@1.51A, 5VSb@0.09A
(板载 AMD Geode™ LX 600 CPU 366MHz 支持 200MHz DDR 128MB 板载内存和 333MHz DDR 512MB 内存
数据总线ISA 总线支持通过金手指
图形VGA 集成于 AMD Geode™ LX 600
工作温度-10ºC ~ 60ºC
相对湿度5% ~ 95% 无冷凝
重量GW: 1.0kg / NW: 250g

订购信息 订购信息

产品名称描述
IOWA-LX-600-R10 Half-size pure ISA CPU card with on-board AMD Geode™ LX600 processor (366MHz), 128KB L2 cache, on-board 128MB memory VGA, LAN, USB 2.0, COM, CF, LPT and audio, RoHS
IOWA-LX-600S-R10 Half-size pure ISA CPU card with on-board AMD Geode™ LX600 processor (366MHz), 128KB L2 cache, on-boar 128MB memory VGA, LAN, USB 2.0, SATA, CF, COM, LPT and Audio, RoHS
32000-062800-RS SATA cable
32229-000100-100-RS FDD cable
19800-000400-100-RS LPT cable
19800-000058-RS RS-232/422/485 cable

订购信息 包装清单

1 * IOWA-LX-600 single board computer1 * USB cable (P/N:CB-USB02-RS)
1 * IDE flat cable (P/N:32200-000052-RS)1 * KB/MS Y cable (P/N:32006-000300-100-RS)
1 * Audio cable (P/N:19800-000111-RS)1 * Mini jumper pack
1 * Utility CD (within manual)1 * QIG (Quick Installation Guide)
