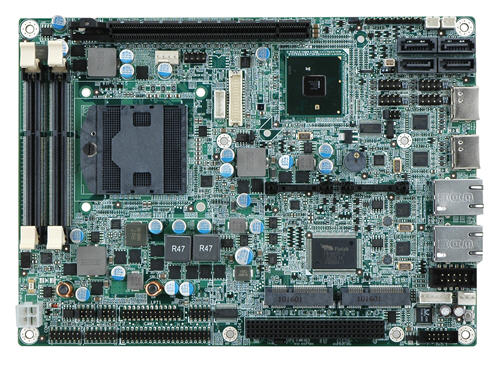

NOVA-HM551

Enlarge image
5.25" SBC 支持 Socket G1 Intel® 32nm/45nm Core™ i7/ i5/ i3 和Celeron® 处理器, VGA/Dual HDMI/LVDS, Dual PCIe GbE, USB 2.0, Dual PCIe Mini, PCIe x16, SATA 3Gb/s 和音频, RoHS

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  1. 5.25" SBC 支持 Socket G 支持 Intel® 32nm/45nm Core™ i7/ i5/ i3 和
Celeron® 处理器
2. 双通道 800/1066HMz DDR3 SDRAM 支持 (系统****支持 8 GB)
3. 18/24-bit 双通道 LVDS/ 模拟 CRT/ Dual HDMI 输出支持
4. 支持 PCIe x16, Dual PCIe Mini 卡 和 PCI-104 device
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复

产品规格 产品规格

CPU Socket G1 for Intel® mobile Core™ i7/ i5/ i3 和 Celeron® 处理器 (Socket 988)
PCH Intel® HM55
BIOS UEFI BIOS
内存 两个 204-pin 4GB (max.) 800/1066MHz 双通道 DDR3 SDRAM SO-DIMM (系统****支持 8GB)
以太网 Dual PCIe GbE 控制器通过 Realtek RTL8111E, LAN1 支持 SF2.0
I/O接口 4 x RS-232
2 x RS-232/422/485 支持自动流控制
8 x USB 2.0
4 x SATA 3Gb/s 支持 DC 电源输出
1 x LPT
1 x 6-pin header for KB/MS
数字I/O 8-bit 数字 I/O, 4-bit 输入 / 4-bit 输出
Super I/O Fintek F81865
TPM 板载 Infineon SLB9635TT1.2
SMBus 1 x 4-pin wafer 接口
音频 板载 Realtek ALC888 HD 音频解码
显示接口 VGA 集成于 Intel®HM55 支持达到 QXGA 18/24-bit 双通道 LVDS Dual HDMI 输出
LAN Dual PCIe GbE 控制器通过 Realtek RTL8111E, LAN1 支持 ASF2.0
扩展槽 1 x PCIe x16 插槽
1 x PCI-104
2 x PCIe Mini 卡插槽 (USB+PCIe 信号)
看门狗定时器 软件可编程支持 1~255 sec. 系统复位
电源 仅支持 12V DC, AT/ATX 电源支持通过跳线
风扇 1 x 4-pin 支持 CPU 风扇
1 x 3-pin 支持机箱风扇
功耗 12V@4.67A (2.66GHz Intel® Core™ i7 620M CPU 支持 DDR3 1333MHz 4GB*2 DIMM)
图形 Gen 5.75 with 12 Execution Units DirectX* 10, OpenGL* 2.1
工作温度 操作: -10°C ~ 60°C
相对湿度 操作: 5% ~ 95%, 无冷凝
尺寸 203mm x 146mm
重量 GW: 800g / NW: 300g

订购信息 订购信息

产品名称 描述
NOVA-HM551-R10 5.25" SBC with Socket G1 support Intel® 32nm/45nm Core™ i7/ i5/ i3 and Celeron® processor, VGA/Dual HDMI/LVDS, Dual PCIe GbE, USB 2.0, Dual PCIe Mini, PCIe x16, SATA 3Gb/s and Audio, RoHS
NOVA-HM551T-R10 5.25" SBC with Socket G1 support Intel® 32nm/45nm Core™ i7/ i5/ i3 and Celeron® processor, VGA/Dual HDMI/LVDS, Dual PCIe GbE, USB 2.0, Dual PCIe Mini, PCIe x16, SATA 3Gb/s and Audio, TPM, RoHS
CB-USB02A-RS Dual USB cable with bracket
32205-000300-100-RS RS-232/422/485 cable
CF-989A-RS-R11 CPU cooler for mobile socket-G (PGA988) up to 55W processor, Copper, 60x60x27.6mm ,RoHS
CF-989B-RS CPU cooler for mobile socket-G (PGA988) 50W processor, Aluminum,60x60x27.6mm, RoHS
SAIDE-KIT01-R10 SATA to IDE/CF converter board
32200-015100-RS LPT cable

订购信息 包装清单

1 * NOVA-HM551 single board computer 1 * KB/MS Y cable (P/N:32000-023800-RS)
2 * SATA with 5V power cable kits (P/N:32801-000201-100-RS) 1 * VGA cable (P/N:32000-033800-RS)
1 * Audio cable (P/N:32000-072100-RS) 1 * USB cable (P/N:32200-044300-RS)
1 * Mini jumper pack 1 * QIG
1 * Utility CD
