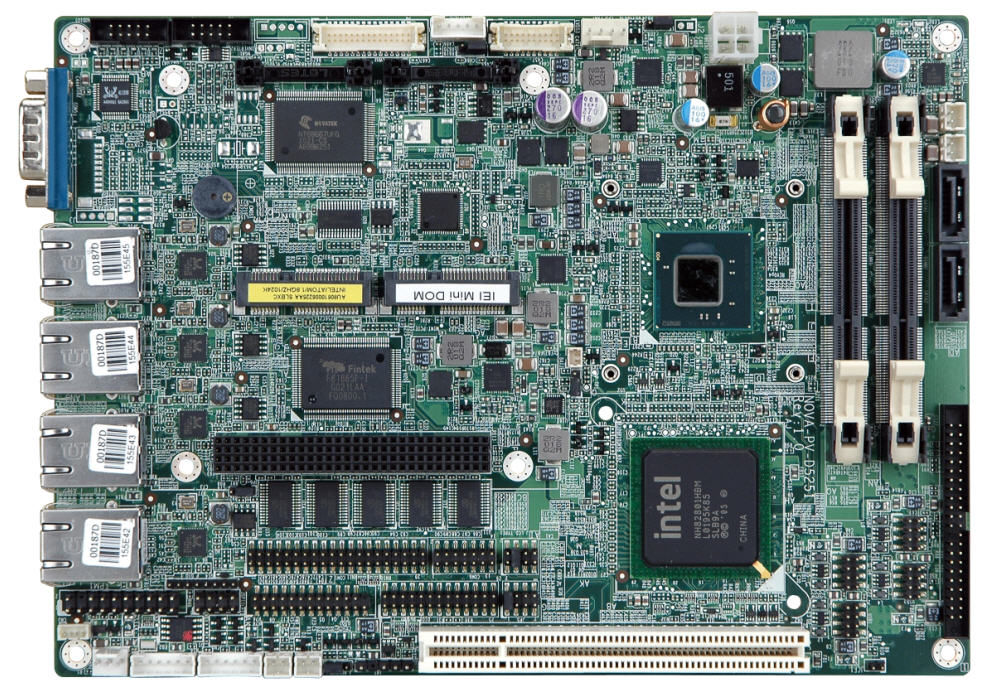

NOVA-PV-d5251

Enlarge image
5.25" SBC, Intel® Atom™ D425/D525, DDR3, 18-bit+48-bit LVDS/VGA, Dual PCIe Mini, Quad PCIe GbE, USB 2.0, SATA 3Gb/s, 音频,RoHS

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  1. 5.25" SBC 支持 Intel® Atom™ D525 / D425 处理器
2. DDR3 800/1066 MHz 支持达到 4GB
3. VGA/ 18-bit 单通道/ 24-bit 双通道 LVDS 支持双独立显示
4. 四个 PCIe 网络, 三个 SATA 3Gb/s, 和六个 RS-232 串口
5. TPM V1.2 硬件安全功能支持通过 TPM 模块
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复

产品规格 产品规格

CPU Intel® Dual Core Atom™ D525 处理器 1.8GHz/1MB L2 缓存
Intel® Single Core Atom™ D425 处理器 1.8GHz / 512KB L2 缓存
芯片组 Intel® ICH8M
BIOS UEFI BIOS
内存 两个 204-pin 800MHz DDR3 SDRAM SO-DIMMs (系统****支持 4GB) for D525/D425
以太网 四个 PCIe Realtek RTL8111E GbE 控制器, LAN1 支持 SF2.0
I/O接口 5 x RS-232
1 x RS-232/422/485 自动气流控制
8 x USB 2.0
2 x SATA 3Gb/s
1 x LPT
1 x IDE
1 x CF Type II
1 x 6-pin header for KB/MS
数字I/O 16-bit 数字 I/O, 8-bit 输入 / 8-bit 输出
Super I/O Fintek F81865
TPM 2 x 10-pin pinheader
SMBus 1 x 4-pin wafer
音频 Realtek ALC 888 HD 编解码
显示接口 模拟 CRT 达到 2048x1536 for D525/ D425
支持 CRT 热插拔
18-bit 单通道 LVDS, 分辨率支持达到 WXGA 1366x768 或 XGA 1024x768
24-bit 双通道 LVDS 通过 Novatek 68667UFG, 分辨率支持达到 1920x1080
扩展槽 1 x PCI-104
2 x PCIe Mini 卡插槽, 一个支持威强 Mini DOM
1 x PCI
看门狗定时器 软件可编程支持 1~255 sec. 系统复位
电源 仅支持 12V
功耗 12V@1.46A (Intel® Atom™ D525 1.8GHz 支持 DDR3 1GB*2)
总线接口 DC 接口
1 x 4-pin CPU 风扇接口
1 x 3-pin 系统风扇接口
2pcs 1 x 2-pin wafer 支持 SATA 电源 5V 接口
图形 GMA 3150
图形核心速度 400MHz for D525/ D425
工作温度 -20°C ~ 60°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D525 处理器
-20°C ~ 65°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D425 处理器
相对湿度 操作: 5% ~ 95%, 无冷凝
尺寸 203 mm x 146 mm
重量 GW: 1000g / NW: 400g

订购信息 订购信息

产品名称 描述
NOVA-PV-D5251-G4-R10 5.25" SBC, Intel® Dual Core Atom™ D525 1.8GHz, DDR3, 18 bits LVDS/ VGA, Dual PCIe Mini, Quad PCIe GbE, USB2.0, SATA 3Gb/s, audio, RoHS
NOVA-PV-D4251-G2L2-R10 5.25" SBC, Intel® Dual Core Atom™ D425 1.8GHz, DDR3, 18+48-bits LVDS/ VGA, Dual PCIe Mini, Dual PCIe GbE, USB2.0, SATA 3Gb/s, audio, RoHS
NOVA-PV-D5251-G2L2-R10 5.25" SBC, Intel® Dual Core Atom™ D525 1.8GHz, DDR3,18+48 bits LVDS/ VGA, Dual PCIe Mini, Dual PCIe GbE,USB2.0, SATA 3Gb/s, audio, RoHS
32200-000009-RS 44 pin 2.5" IDE cable
32200-015100-RS LPT cable
32205-000300-100-RS RS-232/422/485 cable
19FTS00032100-000001-RS CPU fan
TPM-IN01-R11 20-Pin Infineon TPM module, software management tool, firmware V3.17

订购信息 包装清单

1 * NOVA-PV-D4251/D5251 single board computer 1 * KB/MS Y cable (P/N:32000-023800-RS)
1 * VGA cable (P/N:32000-033804-RS) 1 * Audio cable (P/N:32000-072100-RS)
1 * Quad RS-232 cable (P/N:32100-147900-RS) 1 * SATA with Power cable kit (P/N:32801-000201-100-RS)
1 * USB cable (P/N:32000-070301-RS) 1 * Mini jumper pack
1 * QIG 1 * Utility CD
