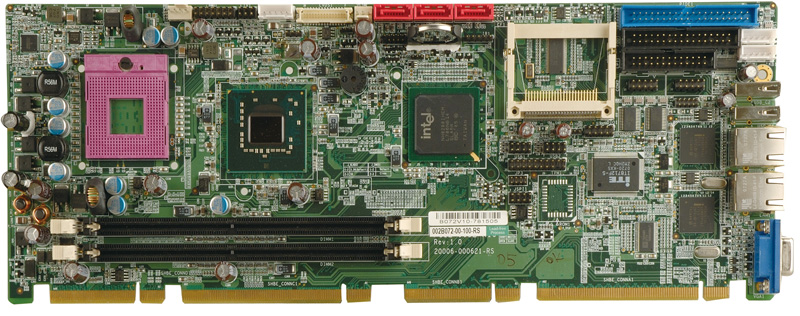

PCIE-9652

Enlarge image
PICMG 1.3 CPU 全长卡, 支持移动 65 nm Intel® Core™2 Duo 处理器, 800 MHz FSB 并支持 Intel® GME965 GMCH, ICH8M-E I/O 芯片, 双 GbE, 3 x SATA II 支持 RAID 和 10 x USB 2.0

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. 支持移动 Merom core 65 nm Intel® Core™2 Duo 处理器,800MHz FSB
2. 2 x 240-pin 2 GB (最大) 667 MHz 或 533 MHz 双通道 DDR2 SDRAM DIMM 支持 (系统最大 4GB)
3. 支持模拟量CRT, 18/24-bit 支持 LVDS 和 HDTV 输出
4. 双Intel® PCIe GbE 芯片
5. 3 x 3.0 Gbps SATA II 支持 RAID 功能

产品规格 产品规格

CPU Socket P Intel® Core™2 Duo, Core™ Duo, Core™ Solo 和 Celeron® M
移动处理器, 533 MHz 或 800 MHz FSB
芯片组 Intel® GME965 + ICH8M-E
BIOS AMI BIOS
内存 2 x 240-pin 2 GB (最大) 667 MHz 或 533 MHz 双通道 DDR2 SDRAM
DIMM (系统最大支持 4GB)
以太网 双 Intel® 82573L PCIe GbE 芯片
I/O接口 2 x RS-232
1 x LPT
1 x FDD
2 x 5-pin 板载键盘/鼠标口
3 x SATA II 支持 RAID 0, 1
1 x IDE
10 x USB 2.0 (2于档版, 6个于SBC, 4个针头通过底板)
1 x TPM
1 x 红外
数字I/O 8-bit 数字 I/O (4-bit 输入, 4-bit 输出)
音频 板载10-pin 针头可连接IEI AC-KIT883HD 组件，达到7.1 声道 HD 音频
固态电子盘 CF Type II
显示接口 TV-输出
(NTSC/PAL 和最大 1080i HDTV 分辨率 via Component 输出)
18/24-bit 双通道 LVDS
模拟量CRT
看门狗 软件可编程，支持1～255系统重启
电源 ATX
功耗 3.3 V @ 0.13 A, 5 V @ 5.3 A, 5 Vsb @ 0.04 A, 12 V @ 1.3 A
支持3DMark® 2001 with a 2 GHz Intel® Core™2 Duo T7300 处理器
和 1 GB667 MHz DDR2 SDRAM
工作温度 0ºC ~ 60ºC (32ºF ~ 140ºF)
相对湿度 5%~95% 无冷凝
尺寸 338 mm x 126 mm
重量 GW:1.1 kg

订购信息 订购信息

产品名称 描述
PCIE-9652-R10 PICMG1.3 Full Size with Intel® 65nm Mobile Core™2 Duo
Process(Merom) at FSB 800 MHz, Intel® GME965 & ICH8M-E
Platform CRT/24-bit LVDS/HDTV output, Dual GbE, 3 SATA II
with RAID, 10 USB 2.0
TPM-WI01-R10 20-pin Winbond TPM with Software management tool
TPM-IN01-R10 20-pin Infineon TPM with Software management tool
CF-479B CPU cooler
AC-KIT883HD-R10 7.1 Channel HD audio kit with Realtek ALC883 supports dual audio streams
32200-000017-RS FDD cable
19800-000066-RS KB/MS cable with bracket
HDTVCABLESET-01 HDTV Cable Set with S-Video/ Composite/ Component Interface

订购信息 包装清单

1 * PCIE-9652 Single board computer 1 * Mini jumper pack
3 * SATA cable (P/N:32000062800-RS) 1 * SATA power cable (P/N:32100-088600-RS)
1 * Dual RS-232 cable (P/N:19800-000051-RS) 1 * USB cable (P/N:CB-USB02-RS)
1 * Utility CD 1 * QIG
