PCIE-G41A

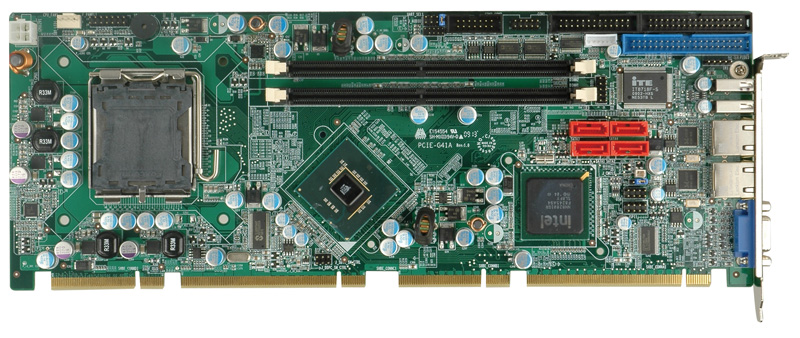

Enlarge image
全长卡PICMG 1.3 CPU支持LGA775 Intel® Core™2 Quad 处理器, 支持VGA, Dual PCIe GbE, SATAII,COM和USB 2.0, 符合RoHS

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  ● PICMG 1.3 类型
● LGA775 Intel® Core™2 Extreme/Quad/Duo和Celeron处理器支持达到1333MHz FSB
● 双通道DDR2 800/667 MHz支持达到8GB
● 高性能PCI-Express千兆位以太网控制器
● 4 x SATAII支持Intel® Matrix Storage Manager

产品规格 产品规格

CPU LGA 775 Intel® Core™ 2 Extreme/Quad/Duo, Celeron支持一个1333/1066/800MHz FSB
芯片组 Intel® G41+ ICH7R
BIOS AMI Flash BIOS
内存 2 x 240-pin 双通道 DDR2 800/667 MHz 达到 8GB
以太网 Dual PCIe Realtek RTL8111CP GbE 控制器
I/O接口 1 x FDD
2 x RS-232
1 x IDE
8 x USB2.0(2 个外置, 4个by pin-header, 2个于底板通过金手指)
4 x SATAII支持Intel RAID 0,1,5和10
1 x LPT
1 x 6 pin header支持KB/MS
Super I/O ITE IT8718F
数字I/O 8位数字I/O, 4位输入/4位输出
红外连接器 1 x 红外(by 5-pin pin header)
音频 5.1通道音频支持Realtek ALC655 AC'97解码
7.1通道HD音频套件支持Realtek ALC883解码, 支持双音频流
显示接口 模拟CRT
VGA显示输出达到2048 x 1536
看门狗 软件可编程, 支持1~255 sec., 系统复位
电源 ATX 电源
功耗 3.3V@0.3A, 5V@6.71A, 12V@0.27A, Vcore_12V@1.91A
(Intel® Core™2 Duo E8500 3.16GHz 1333MHz FSB CPU支持2*2GB DDR2 800MHz)
Graphic Intel® Graphics Media Accelerator X4500 (Intel® GMA X4500)
工作温度 0°C~ 60°C ( 32°F~ 140°F)
相对湿度 5% ~ 95%, 无冷凝
尺寸 338 mm x 126 mm
重量 GW: 1.1kg

订购信息 订购信息

产品名称 描述
PCIE-G41A-R10 Full-size PICMG 1.3 CPU card supports LGA775 Intel® Core™2 Quad processor with VGA,Dual PCIe GbE,SATAII,COM and USB 2.0, RoHS
AC-KIT-883HD-R10 7.1 channel HD Audio Kit with Realtek ALC883 support dual audio streams
AC-KIT08R-R10 5.1 channel AC'97 audio kit with Realtek ALC655
19800-000075-RS PS/2 KB/MS cable with bracket
CF-520-RS-R11 CPU cooler
CF-775A-RS CPU cooler
32100-088600-RS
32102-000100-100-RS
32102-000100-200-RS 		SATA power cable
32200-000017-RS FDD cable
19800-00400-100-RS LPT cable with Bracket
32200-000052-RS ATA66 IDE flat cable

订购信息 包装清单

1 * PCIE-G41A single board computer 1 * Mini jumper pack
4 * SATA cable (P/N: 32000-062800-RS) 1 * Dual RS-232 cable 1 (P/N:19800-000051-RS)
1 * USB cable (P/N:CB-USB02-RS) 1 * Utility CD
1 * QIG
