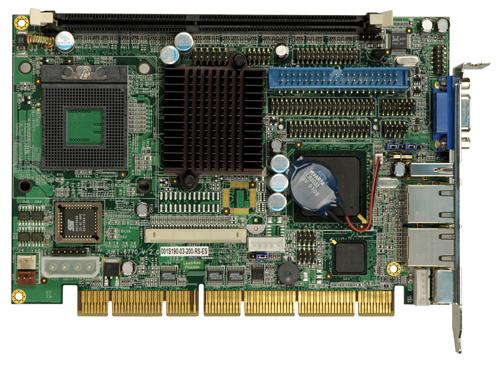

PCISA-6770E2

Enlarge image
PCISA CPU 半长卡, 支持 Intel® Pentium® M 和 Celeron® M 处理器, 400 MHz FSB, 并支持 LCD, CRT, 双 LAN, 支持双显, USB 2.0 和音频

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. 支持 Socket 479 Intel® Pentium® M 或 Celeron® M 处理器, 400MHz FSB 或支持板载 Intel® Celeron® M 处理器
2. Intel® 852GM 图形集成,支持双显示器
3. 1 x 184-pin 1 GB (最大) 200 MHz 或 266 MHz, 支持 DDR SDRAM DIMM (系统最大支持1 GB)
4. LAN, USB 2.0, 音频

产品规格 产品规格

CPU 支持Socket 479: Intel® Pentium® M 或Celeron® M, 400 MHz FSB
板载: 1 GHz 零缓存 或 600 MHz 512 KB缓存 Intel® Celeron® M
芯片组 Intel® 852GM + ICH4
BIOS AMI BIOS
内存 1 x 184-pin 1 GB (最大) 200 MHz 或 266MHz 支持
DDR SDRAM DIMM (系统最大支持1 GB)
以太网 双 10/100Mbps Intel® 82562ET/82551ER 网络芯片
I/O接口 1 x RS-232
1 x RS-232/422/485
1 x LPT
1 x 红外
5 x USB 2.0 (1个于档版, 4个于SBC)
1 x FDD
2 x IDE
1 x 键盘和鼠标(PS/2)
Super I/O Winbond W83627HG
数字I/O 8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出
音频 Realtek ALC655 AC'97 解码
固态电子盘 CF Type II
显示接口 VGA 集成于 Intel® 852GM18-bit 双通道 LVDS
看门狗 软件可编程，支持1~255系统重启
电源 AT 和 ATX
功耗 5 V @ 3.5 A, 12 V @ 1.9 A 支持1.7GHz 2 MB L2 缓存
Intel® Pentium® M 处理器, 266 MHz 512 MB DDR DIMM
工作温度 理器, 266 MHz 512 MB DDR DIMM
相对湿度 5% ~ 95% 无冷凝
尺寸 185 mm x 127.6 mm
重量 GW: 1.0 kg

订购信息 订购信息

产品名称 描述
PCISA-6770E2-RS-R30 PCISA Intel® Pentium® M/ Celeron® M CPU Card with VGA/LVDS/TTL, Dual LAN, USB2.0 and Audio
PCISA-6770E2-RS-600-R30 PCISA Intel® Celeron® M 600MHz 512K Cache CPU Card with VGA/LVDS/TTL, Dual LAN, USB2.0 and Audio
PCISA-6770E2-RS-1GZ-R30 PCISA Intel® Celeron® M 1GHz Zero Cache CPU Card with VGA/LVDS/TTL, Dual LAN, USB2.0 and Audio
32200-000058-RS 2.0 Pitch FDD Cable
32100-133600-RS 2.0mm to 2.54mm pitch Front Panel cable
32100-126600-RS 2.0mm to 2.54mm pitch Front USB cable
CF-518-RS CPU cooler

订购信息 包装清单

1 * PCISA-6770E2-RS single board computer 1 * Mini jumper pack
1 * ATA66/100 HDD cable (P/N:32200-000052-RS) 1 * RS232/LPT cable (P/N:19800-000027-RS)
1 * RS422/ 485 cable (P/N:32200-000077-RS) 1 * Audio cable (P/N:19800-000044-RS)
1 * Keyboard/ PS2 mouse cable (P/N:32000-133200-RS) 1 * USB cable (P/N:CB-USB-02-RS)
1 * Utility CD 1 * QIG
