PCISA-LX

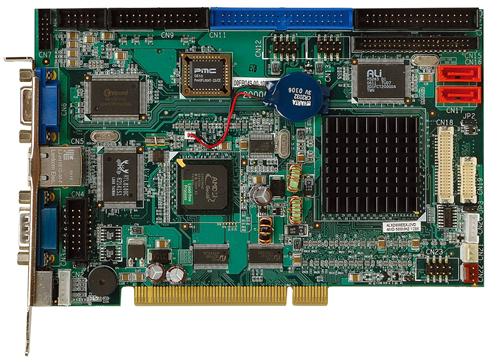

Enlarge image
PCISA CPU 半长卡, 支持 500 MHz AMD Geode™ LX800 处理器, 并支持VGA, TTL LCD, 双 LAN 和 音频

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  1. PCISA CPU 半长卡， 支持 500 MHz AMD Geode™ LX800 处理器
2. 支持 1 x 1 GB (最大) 333 MHz DDR SDRAM DIMM
3. 支持VGA, 24-bit TTL, 18-bit 单通道 LVDS
4. 2 x RS-232, 1 x RS-422/485, 3 x USB 2.0, 2 x SATA

产品规格 产品规格

CPU 板载 500 MHz AMD Geode™ LX 800
芯片组 AMD Geode™ LX 800 + CS5536
BIOS Award BIOS
内存 1 x 184-pin 1 GB (最大) 333 MHz DDR SDRAM DIMM
以太网 双 10/100 Mbps Realtek RTL8100C 网络控制芯片
I/O接口 3 x USB 2.0
2 x SATA支持ALI M5283 RAID 0,1 功能
1 x LPT
1 x FDD
1 x IDE
2 x RS-232
1 x RS-422/485
1 x 键盘和鼠标(PS/2)
1 x 5-pin 针头支持键盘
Super I/O Winbond W83627EHG
数字I/O 8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出
音频 Realtek ALC203 AC'97解码
固态电子盘 CF Type II
显示接口 VGA 集成于 AMD Geode™ LX 800 24-bit TTL
18-bit 单通道 LVDS
看门狗 软件可编程，支持1~255系统重启
电源 AT 和 ATX
功耗 5 V @ 1.094 A, 12 V @ 0.07 A 支持 500 MHz AMD Geode™ LX 800
处理器,400 MHz 256 MB HCT11.2 DDR DIMM
工作温度 0°C ~ 60°C (32°F ~ 140°F)
相对湿度 5%~95% 无冷凝
尺寸 185 mm x 127.6 mm
重量 GW: 1.0 kg

订购信息 订购信息
产品名称 描述
PCISA-LX-800-R11 PCISA CPU Card AMD LX800 500Mhz with VGA/ LVDS/TTL, Dual LAN,USB2.0,SATA and Audio
32200-000017-RS FDD cable
19800-000049-RS LPT cable
19800-000058-RS RS-232/422/485 cable

订购信息 包装清单

1 * PCISA-LX single board computer 1 * Mini jumper pack
1 * ATA66/100 flat cable (P/N:32200-000052RS) 1 * SATA Power cable (P/N:32100-088600-RS)
2 * SATA cable (P/N:32000-062800-RS) 1 * Single RS232 cable (P/N:19800-000047-RS)
1 * KB/MS Y cable (P/N:32000-133200-RS) 1 * USB cable (P/N:CB-USB02-RS)
1 * Audio cable (P/N:32000-072101-RS) 1 * Utility CD
1 * QIG
