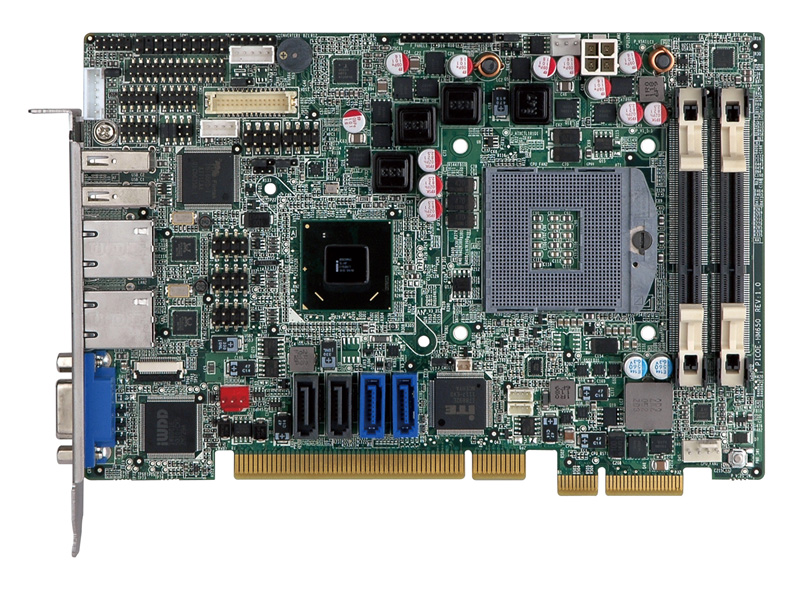

PICOe-HM650
PCIe CPU 半长卡支持 Socket 989B 32nm Intel® mobile Core™ i7/i5/i3/Celeron® CPU 和 Intel® HM65, DDR3, VGA/LVDS, Dual PCIe GbE, SATA 6Gb/s, HD 音频和 RoHS


产品特征 产品特征
  1. PCIe CPU 半长卡支持 Socket G2 32nm Intel® Core™ i7/i5/i3/Celeron® 处理器
2. 支持高达 16 GB 1333/1066 MHz 双通道 DDR3 SDRAM
3. 支持 18/24-bit 双通道 LVDS 和模拟 CRT 输出
4. 高速 I/O 接口通过 2nd gen PCIe 附加卡和 SATA 6Gb/s 链接
5. 丰富的媒体加速支持硬件和软件解压
6. TPM 模块提供 TPM V1.2 硬件安全
7. 威强一键恢复解决方案可快速创建OS备份和恢复

产品规格 产品规格

CPUSocket G2 支持 Intel® Core™ i7/i5/i3/Celeron® 处理器
芯片组Intel® HM65
BIOSUEFI
内存支持两个 204-pin 1333/1066 MHz 双通道 DDR3 SO-DIMMs (系统****支持 16GB)
以太网支持 Dual PCIe Realtek RTL8111E GbE controller, LAN1 支持 ASF 2.0
I/O接口1 x RS-422/485 2 x RS-232
2 x SATA 3Gb/s 2 x SATA 6Gb/s
1 x LPT 1 x 6-pin wafer for KB & MS
8 x USB 2.0 (2 on rear, 6 by pin header)
数字I/O8-bit 数字 I/O (4-bit 输入, 4-bit 输出)
Super I/OFintek F81866
TPM1 x 20-pin header
SMBus1 x 4-pin wafer
音频支持 7.1 通道 HD 音频 通过 IEI AC-KIT-888HD kit
扩展槽PCIe 和 PCI 信号通过金手指
看门狗定时器软件可编程支持 1~255 秒系统重置
电源5V/12V, AT/ATX
风扇1 x 4-pin 智能风扇接口
1 x 3-pin 系统风扇接口
功耗5V@3.99A, 12V@0.43A, Vcore_12V@3.80A, 5VSB@0.06A (2.70GHz Intel® Core i7-2620M 支持两个 2GB 1333MHz DDR3 内存)
工作温度-10°C ~ 60°C
相对湿度5% ~95%, 无冷凝
尺寸185 mm x 122 mm
重量GW: 1000g/NW: 260g

订购信息 订购信息

产品名称描述
PICOe-HM650-R10 Half-size PCIe CPU card supports 32nm Socket 988B Intel® mobile Core™ i7/i5/i3/Celeron® CPU with Intel® HM65, DDR3, VGA/LVDS, dual PCIe GbE, SATA 6Gb/s, HD Audio and RoHS
32205-003800-100-RS RS-422/485 cable, 200mm
19800-000075-RS KB/MS cable with bracket
SAIDE-KIT01-R10 SATA to IDE/CF converter board
32102-000100-200-RS SATA power cable
32200-015100-RS LPT cable
AC-KIT-888HD-R10 7.1 channel HD audio kit with Realtek ALC888 supports dual audio streams
TPM-IN01-R11 20-pin Infineon TPM module, software management tool, firmware V3.17
CF-989A-RS-R12 CPU cooler for mobile socket 989 and 55W CPU
CF-989B-RS CPU cooler for mobile socket 989 and 50W CPU

订购信息 包装清单

1 * PICOe-HM650 single board computer1 * Dual RS-232 cable (P/N:19800-000051-RS)
2 * SATA cable1 * USB cable (P/N:19800-003100-200-RS)
1 * One Key Recovery CD1 * Mini jumper pack
1 * Utility CD1 * QIG (Quick Installation Guide)
