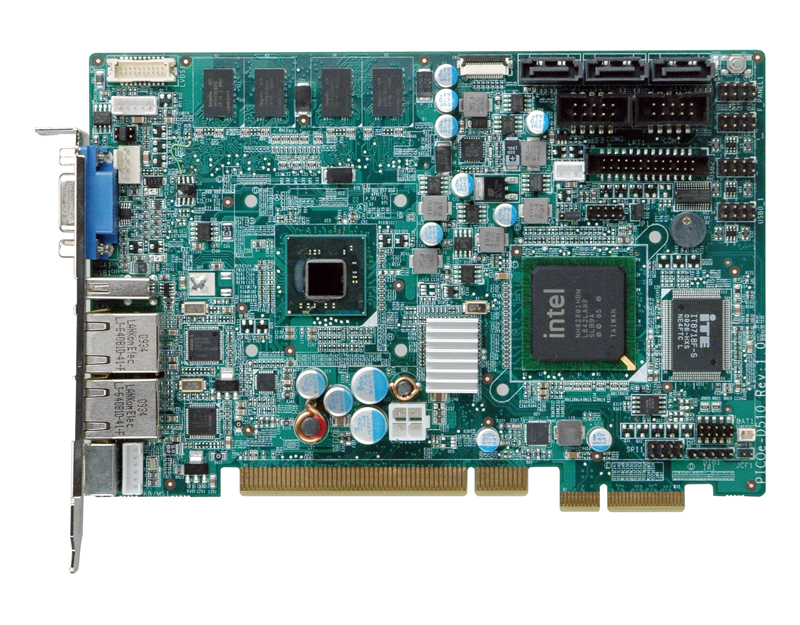

PICOe-PV-D510

Enlarge image
半长卡PCIe CPU卡支持Intel® Atom™ D510 1.66GHz/1MB L2, 512MB内存板载, VGA/LVDS, Dual Intel GbE, USB2.0和SATA II, RoHS

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  ● PCIe CPU卡支持四个PCIe x1或一个PCIe x4和四个PCI扩展
● Intel® Atom™ Dual Core Processor D510搭载1.66GHz和一个1MB L2缓存
● 512MB的667 MHz DDR2 SDRAM板载并支持一个扩展SO-DIMM插槽
● 支持VGA和18-bit单通道LVDS和双显
● I/O包括, 两个RS-232, 七个USB 2.0和三个SATA II
● 威强One Key Recovery（一键恢复）解决方案可以快速创建OS备份和恢复

产品规格 产品规格

CPU 板载1.66GHz Intel® Atom™ D510处理器支持1MB L2缓存
芯片组 Intel® ICH8M
BIOS AMI Flash BIOS
内存 支持1x 200-pin 667/800MHz DDR2 SDRAM SO-DIMM(最大支持2GB)
板载512MB 667MHz DDR2内存
以太网 Intel® GbE Phy 82567V + PCIe GbE 82583V
I/O接口 2 x RS-232
1 x LPT
3 x SATA II
1 x PS/2 for KB/MS
1 x CF Type II
1 x 6-pin wafer header for KB/MS
7 x USB2.0 (六个通过header, 一个在后边)
Super I/O ITE IT8718
数字I/O 8-bit数字I/O, 4-bit输入 / 4-bit输出
红外连接器 1 x 5-pin header
音频 支持7.1 Channel HD Audio by IEI AC-KIT883HD套件
显示接口 模拟CRT: 达到2048x1536
支持CRT热插头
单通道18-bit LVDS支持达到XGA (1024x768) & WXGA (1366x768)分辨率
扩展槽 四个PCI
四个PCI Express x1或一个PCI Express x4
看门狗 软件可编程, 支持1~255 sec., 系统复位
电源 5V/12V, AT/ATX
Fan 1x 4-pin风扇接口
功耗 5V@4.55A, 12V@0.46A (Intel® Atom™ D510 1.66GHz CPU, 1GB 667MHz DDR2)
Graphic GMA3150
工作温度 0°C ~ 60°C (32°F ~ 140°F)
相对湿度 5% ~ 95%, 无冷凝
尺寸 185 mm x 122 mm
重量 GW: 1000g / NW: 260g

订购信息 订购信息

产品名称 描述
PICOe-PV-D510-R10 Half-size PCIe CPU Card with Intel® Atom™ D510 1.66GHz/1MB L2, 512MB Memory on board, VGA/LVDS, Dual Intel GbE,USB2.0 and SATA II, RoHS
AC-KIT883HD-R10 7.1 channel HD Audio kit with Realtek ALC883 codec and dual audio streams support
19800-000075-RS KB/MS cable with bracket
32102-000100-100-RS / 32102-000100-200-RS SATA power cable
32200-015100-RS LPT cable

订购信息 包装清单

1 * PICOe-PV-D510 Single Board Computer 1 * Dual RS-232 cable (P/N:19800-000051-RS)
3 * SATA cable (P/N:32000-0628000-RS) 1 * KB/MS Y cable (P/N:32000-133200-RS)
1 * Mini jumper pack 1 * QIG
1 * Utility CD 1 * ATX Power cable (P/N:32102-006500-100-RS/ 32102-006500-200-RS )
