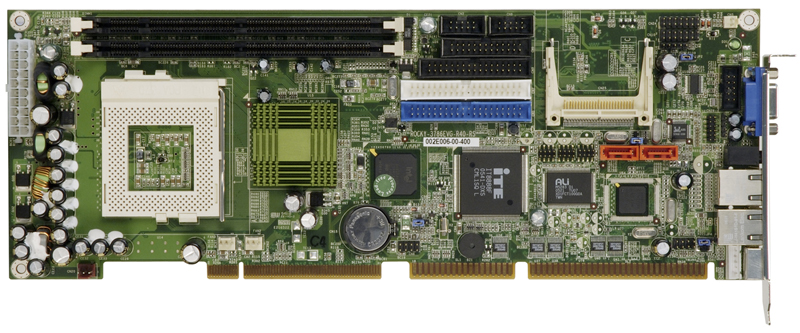

ROCKY-3786EVGU2

Enlarge image
PICMG 1.0 CPU 全长卡, 支持 Socket 370 Intel® Pentium® III 处理器 133 MHz FSB, 并支持VGA, LAN, GbE, USB 2.0, 音频 和 SATA RAID

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. 支持 Intel® Pentium® III, Tualatin 和 Celeron® 处理器 133 MHz(最大)FSB
2. Intel® Graphic 整合于绘图引擎
3. PC133 SDRAM 内存最大支持 512MB
4. LAN, USB 2.0(ROCKY-3786EVGU2), 音频

产品规格 产品规格

CPU Socket 370 Intel® Pentium® III and Celeron®
处理器 100 MHz 或 133MHz FSB
芯片组 Intel® 815E + ICH2
BIOS Award Flash BIOS
内存 2 x 168-pin 1 GB(最大)133 MHz PC100
SDRAM DIMM (系统最大支持 2 GB)
以太网 ROCKY-3786EV Intel® 82562ET 网络芯片
ROCKY-3786EVGU2 Intel® 82541PI 和 Intel® 82562ET 网络芯片
I/O接口 2 x RS-232
1 x LPT
1 x 红外
2 x USB 1.1
4x USB 2.0 (ROCKY-3786EVGU2-RS-R40)
2 x SATA支持 ALI M5283 RAID 0,1 功能
1 x FDD
2 x IDE
1 x 键盘和鼠标 (PS/2)
1 x 5-pin 针头支持键盘
Super I/O ITE IT8712
音频 AC'97 2.3 Realtek ALC655解码
固态电子盘 CF Type II
显示接口 VGA 集成于 Intel® 815E
看门狗 软件可编程，支持1～255系统重启
电源 AT/ATX
功耗 5 V @ 7.6 A, 12 V @ 0.230 A支持1 GHz
Intel® Pentium® III 256MBcache 处理器
工作温度 0°C~ 60°C (32°F ~ 140°F)
相对湿度 5% ~ 95% 无冷凝
尺寸 338 mm x 122 mm
重量 GW: 1.1 Kg

订购信息 订购信息

产品名称 描述
ROCKY-3786EV-RS-R41 PICMG1.0 Socket 370 base SBC VGA, 10/100 Mbps LAN, CF Type II scoket, and SATA
ROCKY-3786EVGU2-RS-R41 PICMG1.0 Socket 370 base SBC VGA, GbE, CF Type II scoket, USB 2.0, and SATA
CF-370A-RS CPU cooler (Slim Type CPU Cooler 50 mm x 52 mm x 20 mm 40 W)
CF-504-RS CPU cooler
CF-507-RS CPU cooler (Blower Type Copper 53 mm x 51 mm x 25.5 mm)
CF-512-RS CPU cooler
CF-513-RS CPU cooler
32200-000017-RS FDD cable
32200-000049-RS LPT cable

订购信息 包装清单

1 * ROCKY-3786 single board computer 1 * Mini jumper pack
1 * ATA66/100 flat cable (P/N:32200-000052-RS) 2 * SATA cable (P/N:32000-062800-RS)
1 * SATA power cable (P/N:32100-088600-RS) 1 * Keyboard/ PS2 mouse Y cable (P/N:32000-133200-RS)
1 * Dual RS-232 cable (P/N:19800-000051-RS) 1 * USB cable (P/N:CB-USB02A-RS for ROCKY-3786EVGU2 only)
1 * USB cable (P/N:CB-USB02-RS) 1 * Utility CD
1 * QIG
