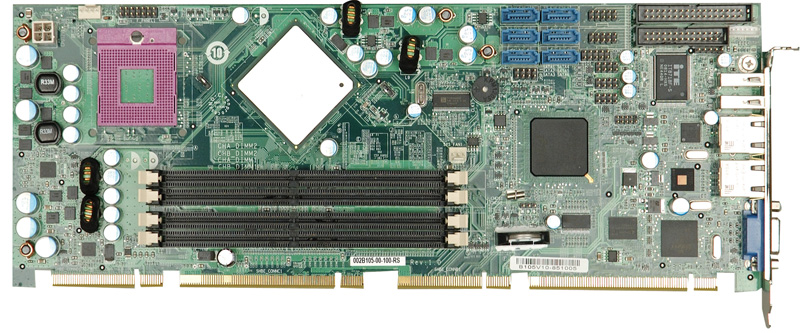

SPCIE-5100P

Enlarge image
全长PICMG1.3 CPU 卡支持 socket P Intel® 45nmCore™2 Duo 处理器，支持VGA, 双 PCIe GbE,SATA II及 RAID 功能, USB 和音频

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. PICMG1.3 全长超低功耗服务器等级解决方案
2. Intel® 45nm Socket P Core™2 Duo (Mobole Penryn) 处理器支持1066MHz FSB
3. Intel® 5100 服务器等级平台支持六个PCIe x4 通道，符合灵活的PCIe应用
4. ULV XGI Volari Z9s图像控制器支持VGA图像显示
5. 四个240-pin DIMM Socket SDRAM支持ECC 检测
6. 六个带有RAID功能的SATA II，提升了系统的性能和可靠性

产品规格 产品规格

CPU Socket P Intel® Core™2 Duo 处理器 (Penryn core)支持1066MHz FSB
芯片组 Intel® 5100 MCH (San Clemente) + ICH9R 芯片组
BIOS AMI Flash BIOS
内存 四个240-pin 667/533 MHz 双通道DDR2 SDRAM DIMM(系统最大支持8GB) 支持 ECC检测
以太网 Intel® 82574L GbE支持双PCIe 以太网
I/O接口 2 x RS-232
12 x USB 2.0
(两个在支架上,六个在SBC上,四个在底板上)
6 x SATA II带RAID 0,1, 5和 10
1 x LPT
1 x FDD
1 x 6-pin header 支持KB/MS
Super I/O ITE IT8718F
数字I/O 8位数字I/O, 4位输入/ 4位输出
红外连接器 1 x 红外接口
音频 支持7.1通道HD 音频套件
固态电子盘 N/A
显示接口 XGI Volari Z9s图像控制器支持
VGA分辨率达到1600x1200
看门狗 软件可编程，支持1 ~255sec. 系统重启
电源 ATX
功耗 3.3V@0.62A, 5V@4.69A, 12V@2.32A (Intel® Core™2 Duo P8600 2.4GHz 1066MHz FSB CPU 带 8GB DDR2 667MHz)
工作温度 0°C ~ 60°C ( 32°F ~ 140°F)
相对湿度 5% ~95%，无冷凝
尺寸 338 mm x 126 mm
重量 毛重: 1200 g /净重: 420 g

订购信息 订购信息

产品名称 描述
SPCIE-5100P-R10 Full-size PICMG1.3 CPU card supports socket P Intel® 45nm Core™2 Duo processors and comes with VGA, Dual GbE, SATA II with RAID function, USB and Audio
CF-479B-RS CPU cooler (50mm x 50mm x 26mm, 50W)
AC-KIT883HD-R10 7.1 Channel HD Audio Kit with Realtek ALC883 support dual audio streams
32200-000017-RS FDD cable
19800-000049-RS LPT cable
19800-000075-RS KB/MS cable with bracket
32100-088600-RS SATA Power cable

订购信息 装箱清单

1 * SPCIE-5100P Single Board Computer 1 * Mini Jumper Pack
6 * SATA cable (P/N: 32000-062800-RS) 1 * Dual RS-232 cable (P/N: 19800-000051-RS)
1 * USB Cable (P/N: CB-USB02-RS) 1 * Utility CD
1 * QIG
