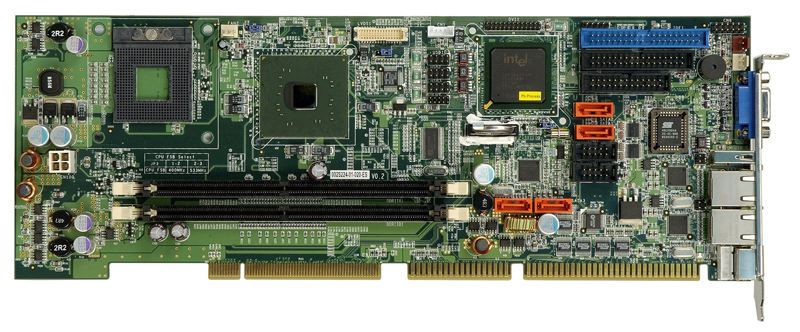

WSB-9152

Enlarge image
PICMG 1.0 CPU 全长卡, 支持 Socket 479 Intel® Pentium® M 处理器 533 MHz FSB, 并支持 VGA, PCIe GbE LAN, USB 2.0, SATA 和 SATA II

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. PICMG1.0 和 RoHS 无铅制程
2. 支持 2.0 GHz(最大)Socket 479 Intel® Dothan core Pentium® M 处理器 533 MHz FSB 或 Banias core Celeron® M 处理器 400 MHz FSB
3. 2 x 1.5 Gbps SATA 芯片, 2 x 3.0 Gbps SATA II 芯片 (WSB-9152S 仅有)和 7 x USB 2.0

产品规格 产品规格

CPU Socket 479 Intel® Pentium® M和Celeron® M 处理器
400 MHz 或 533 MHz FSB
芯片组 Intel® 915GM + ICH6-M
BIOS Award Flash BIOS
内存 2 x 240-pin 1 GB(最大)533 MHz 或 400
MHz 双通道 DDR2 SDRAM DIMM (系统最大支持 2 GB)
以太网 2 x PCIe Broadcom BCM5787M GbE
I/O接口 2 x SATA (额外 2 x SATA II 为 WSB-9142S/9152SDVI)
7 x USB 2.0 (1个于档版, 6个于SBC针头)2 x RS-232
1 x 键盘和鼠标 (PS/2)
1 x IDEI (额外1 x IDE 为 WSB-9142S/9152SDVI)
1 x FDD
1 x LPT
1 x 键盘为鼠标 (PS/2)
1 x 5-pin 针头支持键盘
数字I/O 8-bit 数字 I/O (4-bit 输入/4-bit 输出)
音频 Realtek ALC655 解码, 通过AC’97音频组件支持5.1声道音频
Realtek ALC883 支持双音频立体 7.1 声道HD音频
显示接口 VGA 集成于 Intel® 915GM 18/24-bit 双通道 LVDS
DVI 透过 Chrontel 7308C(WSB-9152DVI/9152SDVI 仅有)
HDTV-输出支持1080i
看门狗 软件可编程，支持1～255系统重启
电源 AT/ATX
功耗 12 V @ 2.08 A, 5 V @ 3.6 A, -12V @ 0.1 A, 5 Vsb @ 0.93 A
支持一个2GHz Intel® Pentium® M 处理器
533 MHz FSB 和512 MB of 400 MHzDDR SDRAM
工作温度 0°C~ 60°C (32°F~ 140°F)
相对湿度 5% ~ 95% 无冷凝
尺寸 338 mm X 122 mm
重量 GW: 1.1 Kg

订购信息 订购信息

产品名称 描述
WSB-9152-R30 PICMG 1.0 Socket 479 533MHz FSB CPU Card with VGA, PCI-Express GbE, USB 2.0, and SATA
WSB-9152S-R30 PICMG 1.0 Socket 479 533MHz FSB CPU Card with VGA, PCI-Express GbE, USB 2.0, SATA and SATAII
WSB-9152DVI-R30 PICMG 1.0 Socket 479 533MHz FSB CPU Card with VGA, PCI-Express GbE, USB 2.0, SATA and DVI function
WSB-9152SDVI-R30 PICMG 1.0 Socket 479 533MHz FSB CPU Card with VGA, PCI-Express GbE, USB 2.0, SATA, SATAII and DVI function
CF-518-RS CPU Cooler
AC-KIT08R-R10 5.1 Channel AC’97 Audio Kit with Realtek ALC655 codec
AC-KIT-883HD-R10 7.1 Channel HD Audio Kit with Realtek ALC883 supports dual audio streams
32200-000017-RS FDD cable
19800-000049-RS LPT cable

订购信息 包装清单

1 * WSB-9152 single board computer 1 * Mini jumper pack
1 * ATA 66/100 flat cable (P/N:32200-000052-RS) 2 * SATA cable (P/N:32000-062800-RS)
1 * SATA power cable (P/N:32100-088600-RS) 2 * SATA cable for WSB-9152S only (P/N:32000-062800-RS)
1 * SATA power cable for WSB-9152S only (P/N:32100-088600-RS) 1 * KB/MS Y-cable (P/N:32000-133200-RS)
1 * ATX-12V cable (P/N:32100-087100-RS) 1 * RS-232 cable (P/N:19800-000051-RS)
1 * USB cable (P/N:CB-USB02-RS) 1 * Utility CD
1 * QIG 1 * IO-KIT-001-R20 DVI model only
