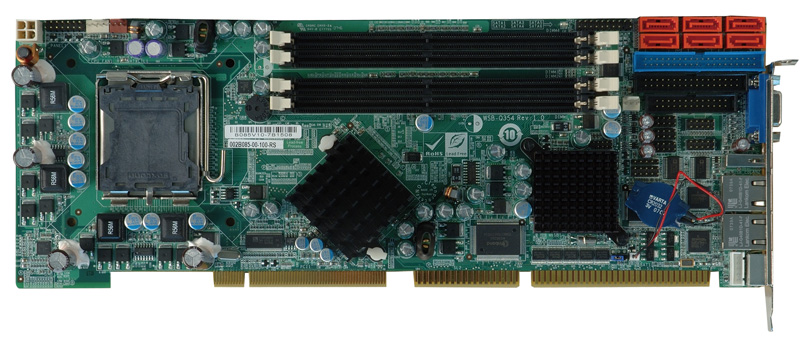

WSB-Q354

Enlarge image
PICMG1.0 CPU 全长卡, 支持Intel® LGA 775 Core™2 Duo CPU, 45nm 处理器 FSB800/1066/1333MHz, Intel® Q35 & ICH9R, VGA, 双 PCIe GbE, 6 x SATA II支持 RAID, IDE, FDD, LPT, USB2.0

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. PICMG1.0 和 RoHS 无铅制程
2. 支持Intel® LGA775 Core™2 Duo 或45 nm 处理器 (Wofldale) FSB 1333/1066/800MHz
3. Intel® Q35 & ICH9R 平台
4. 6 x SATA II 支持 Intel® Matrix 存储技术
5. 2 x Broadcom PCIe GbE
6. 支持TPM1.2 IT 硬件安全解决方案

产品规格 产品规格

CPU LGA775 45nm Intel® Core™2 Quad (Yorkfield), Core™2 Duo (Wolfdale),
Core™2 Duo, Celeron FSB800/1066/1333MHz 处理器
芯片组 Intel® Q35 + ICH9R
BIOS AMI BIOS, 8Mb SPI EEPROM
内存 4 x 240pin DIMM socket 双通道 DDRII at 800/667MHz up to 8GB
以太网 2 x Broadcom BCM5787M GbE支持ASF 2.0功能
I/O接口 2 x RS-232
7 x USB2.0 (1于档版, 6个于SBC针头)
6 x SATA II 支持 RAID 0, 1, 10, 5
1 x IDE
1 x FDD
1 x LPT
1 x 键盘 和 鼠标 (PS/2)
1 x 5-pin板载针头 KB
数字I/O 8-bit 数字 I/O, 4-bit 输入 / 4-bit 输出
红外连接器 1 x 红外
音频 10-pin板载针头支持7.1声道HD音频透过IEI AC-KIT883HD音频组件
显示接口 模拟量VGA 输出
看门狗 软件可编程，支持1～255系统重启
电源 ATX
功耗 3.3 V @ 0.03 A, 5 V @ 8.62 A, 5 Vsb @ 0.11 A, 12 V @ 0.1A,
Vcore@2.29A (Intel® Core™2 Duo E8400, DDR2 800MHz 2GB x 4) 3D
Mark 2001SE
工作温度 0°C ~ 60°C (32°F ~ 140°F)
相对湿度 5% ~95% 无冷凝
尺寸 338 mm x 122 mm
重量 GW:1.1kg

订购信息 订购信息

产品名称 描述
WSB-Q354-R10 PICMG1.0 CPU Card supports Intel® LGA 775 Core™2 Duo CPU in 45nm proces at FSB800/1066/1333MHz, Intel® Q35 & ICH9R, VGA, Dual PCIe GbE, Six SATA II with RAID, IDE, FDD, LPT, USB2.0
AC-KIT883HD-R10 7.1 Channel HD audio kit with Realtek ALC883 supports dual audio streams
CF-775A-RS High Performance CPU cooler (115 mm x 115 mm x 67 mm, 130W)
CF-520-RS High Performance CPU cooler (115 mm x 115 mm x 67 mm, 115W)
TPM-IN01-R10 Infineon 20-pin Trusted Platform Module with S/W Management Tool
TPM-WI01-R10 Winbond 20-pin Trusted Platform Module with S/W Management Tool
19800-000066-RS KB/MS cable with bracket
32000-000052-RS IDE flat cable

订购信息 包装清单

1 * WSB-Q354 single board computer 1 * Mini jumper pack
6 * SATA cable (P/N:32000-062800-RS) 3 * SATA power cable (P/N:32100-088600-RS)
1 * Dual RS-232 cable (P/N:19800-000051-RS) 1 * USB cable (P/N:CB-USB02-RS)
1 * KB/MS Y-cable (P/N:32000-133200-RS) 1 * Utility CD
1 * QIG 1 * IDE Flat Cable (P/N:32000-000052-RS)
