AFL2-15A-H61采用 Intel 2nd Gen Core i7/i5/i3,投射电容式触摸屏
[ Date: 2013-4-16 9:47]


   特征

可编程彩色 LED 灯条
Intel® Core™ i7/i5/i3 和 Pentium® 处理器
2个 204-pin DDR3 SO-DIMM 插槽 (system max. 16GB) 预装 4GB (2GB x 2)
支持投射电容式触摸屏
Wi-Fi 802.11b/g/n 2T2R 高速无线
内置 2 百万像素摄像头支持 AF, AE 和 AWB 性能
内置 2 个 2W 扬声器和麦克风
前面板符合 IP64 防护等级
自动调光控制
Light fanless 设计
K-type 热电偶温度传感器
宽范围 9~36 VDC 输入



   支持投射电容式触摸屏


AFL2-15A-H61 配备投射电容式触摸屏, 钢化玻璃层表面完美适用于 KIOSK 和户外数字标牌环境. 它还支持 Windows 7 多点触摸功能兼容佩戴手套用户, 增强使用的便利性.


Type电阻式电容式
5 线投射电容式
输入方式手或触摸笔手或触摸笔
佩戴手套YesYes
单点/多点触摸单点多点

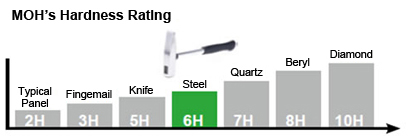

硬度3H6H
透明度78%85%

   威强独特的 Light Fanless 设计

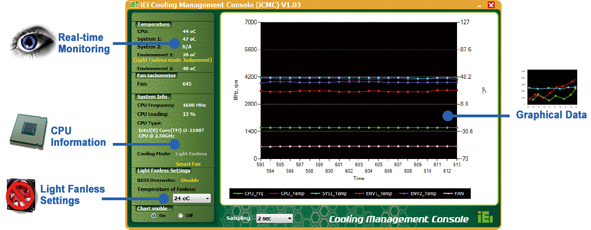

AFL2-15A-H61 具有高效的 Light Fanless 系统. 它提供了稳定的无风扇运行系统并加强了系统的保护. 嵌入式智能传感器可自动测试环境温度, 用户可直接监测 CPU 信息和风扇转速. 比如, 它可以用于同时需要高性能和安静的环境, 像: 病人床边的多媒体平台, 游戏机, 机场小亭 , 餐厅点餐系统.



   规格




型号  AFL2-15A-H61
LCD 规格尺寸15″ (4:3)
分辨率1024 (W) x 768 (H)
亮度 (cd/m²)400
对比率700:1
LCD 颜色262K/16.2M
像素间距 (mm)0.297 (H) x 0.297 (V)
视角 (H-V)160° / 140°
背光灯 MTBF50,000 hrs (LED 背光灯)
触摸触摸屏投射电容式触摸类型带 USB 接口
触摸控制器PenMount DMC9000 / EETI EXC7200 & EXC5404
系统CPU2nd/3rd Generation of Intel®Core™ i5/i3, 和 Pentium® 处理器
芯片组Intel® H61
RAM支持 2 个 204-pin DDR3 SO-DIMM 插槽 (max. 16GB) 预装 4GB (2GB x 2)
EthernetRealtek RTL8111E PCIe GbE 控制器支持 ASF 2.0
音频编解码器Realtek ALC892 HD 音频编解码器
HDDCF Type II socket
CD-ROM2.5" SATA 3Gb/s HDD bay
输入 / 输出

2 x RS-232 (DB-9 连接器)
1 x GbE LAN (RJ-45 连接器) 在左侧
1 x RS-422/485 (RJ-45 连接器)
3 x USB 2.0 (2 个在底部, 1 个在左侧)
2 x USB 3.0
1 x Mini USB 接口位于前面板
1 x Micro SD 卡插槽位于前面板
1 x 音频输出,麦克风在左侧
1 x VGA 接口
1 x HDMI 接口
1 x 电源开关
1 x AT/ATX 开关
1 x 复位按钮
1 x 清除 CMOS 按钮
1 x 9 ~ 36V DC 插孔
1 x K-Type 连接器

扩展接口1 x PCIe Mini slot for Wi-Fi
1 x PCIe Mini slot reserved
其他特征音频AMP 2W + 2W (内置扬声器)
摄像头2 百万像素支持低光照环境
RFID 读取器EM 125 KHz 或 Mifare 13.56 MHz 读卡器(可选)
MSR 读卡器MSR 读卡器 (可选)
TPMReserved by pin-header
OSD 功能LCD 开/关, 亮度高/低, 音量高/低, 快捷键
环境光传感器Yes
红外遥控器 Yes
LED Light BarN/A

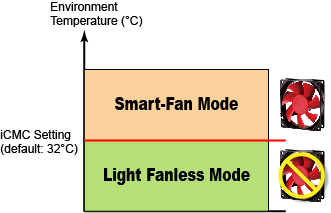

系统冷却Light fanless (在默认温度设置以上时启动智能风扇)
连接性无线IEEE 802.11b/g/n 2T2R 模块 (WIFI-RT5392-SB-R10)
蓝牙蓝牙 V2.0+EDR 带 USB 接口(可选)
物理属性前面板材质PC + ABS 塑料
安装方式Wall, Stand, Arm VESA 100mm x 100mm
颜色黑色
尺寸 (mm)363.2 x 305.1 x 58.8
重量 (N/G)5.2 kg / 7.3 kg
环境操作温度 (°C)
(空气流动环境)
-20°C ~ 50°C
存储温度 (°C)-20°C ~ 60°C
湿度10% ~ 95% (无冷凝)
IP 等级前面板符合 IP 64 防护等级
安全性&EMCCE / FCC
电源所需电源90W 电源适配器
输入:100 V AC ~ 240 V AC, 50 / 60Hz, 输出: 19 V DC
电源要求9 ~ 36 VDC
功耗19V@3.42A
(Intel® Core™ i3-2100T CPU with 4GB 1333 Mhz DDR3 memory)


   订购信息




 型号描述
Core i5AFL2-15A-H61-i5/R-R1115" 400cd/m² XGA panel PC, Core i5 Dual Core 2xxxT CPU (Above 2.7GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n wireless module,
resistive touch screen,1.3M camera, microphone, R11
AFL2-15A-H61-i5/PC-R1115" 400cd/m² XGA panel PC, Core i5 Dual Core 2xxxT CPU (Above 2.7GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n wireless module,
projected capacitive touchscreen,1.3M camera, microphone, R11
Core i3AFL2-15A-H61-i3/R-R1115" 400cd/m² XGA panel PC, Core i3 Dual Core 2xxxT CPU (Above 2.5GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n wireless module,
resistive touch screen,1.3M camera, microphone, R11
AFL2-15A-H61-i3/PC-R1115" 400cd/m² XGA panel PC, Core i3 Dual Core 2xxxT CPU (Above 2.5GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n wireless module,
projected capacitive touchscreen,1.3M camera, microphone, R11
PentiumAFL2-15A-H61-P/R-R1115" 400cd/m² XGA panel PC, Pentium Dual Core G6xxT CPU (Above 2.2GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n wireless module,
resistive touch screen,1.3M camera, microphone, R11
AFL2-15A-H61-P/PC-R1115" 400cd/m² XGA panel PC, Pentium Dual Core G6xxT CPU (Above 2.2GHz), TDP 35W, 2GB DDR3 RAM*2, 802.11b/g/n wireless module,
projected capacitive touchscreen,1.3M camera, microphone, R11

   选配




名称AFL2-15A-H61
Panel Mounting KitN/A
Wall Mounting KitAFLWK-19/AFLWK-19B
Rack Mounting KitN/A
ArmARM-11-RS/ARM-31-RS
StandSTAND-A19/ STAND-B19/ STAND-C19/ STAND-210-R11
Hybrid Card ReaderAFL2P-15AMSI-U-R10
Magnetic Stripe ReaderAFL2P-15AMSR-U-R10
Bluetooth Module KitAFL2-BT-KIT01-R11
Trusted Platform Module (TPM)
TPM-IN01-R11
EM RFID ReaderAFL2-EM-RFID-KIT01-R10
Mifare RFID ReaderAFL2-MF-RFID-KIT02-R10
OS: Win XPE (2GB CF Card)AFL2CF-15A-H61-XPE-2G-R10
OS: Win XPE (4GB CF Card)AFL2CF-15A-H61-XPE-4G-R10
OS: Linux (2GB CF Card)AFL2CF-15A-H61-LNX-2G-R10
OS: Win 7 Embedded (4GB CF Card)AFL2CF-15A-H61-WES7P-4G-R10 (for Projected Capacitive Touch)


   包装清单




名称料号数量描述
Utility CD 1drivers and user manual
One Key Recovery CD 1
Power Adapter63040-010090-020-RS1FSP090-D2BA1; 90~264VAC input; 90W; 19VDC output
Power Cord32702-000401-100-RS1European, 1500mm
Power Transfer Cord32702-000300-100-RS1
RJ-45 to DB-9 COM Port Cable32005-000200-200-RS1
IR Remote Controller7Z000-SLPCB005-RS1
M3 Screw Pack44013-030041-RS4M3 x 4 for securing HDD
M4 Screw Pack44033-040061-RS4M4 x 4 for VESA screw
Temperature Sensor Cable32133-004300-100-RS1
